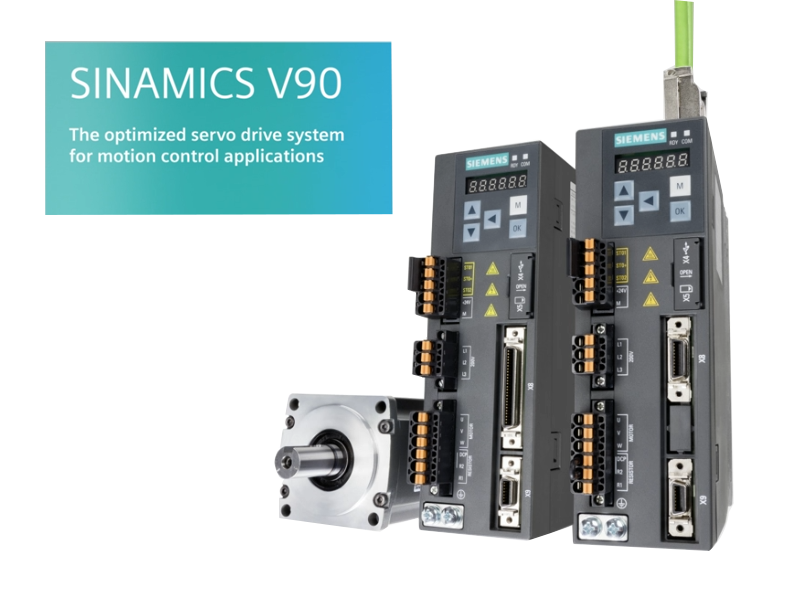

西门子V90伺服驱动系统


西门子V90伺服驱动系统作为SINAMICS驱动系列家族的新成员,与SIMOTICS S-1FL6 完美结合,组成***佳的伺服驱动系统,实现位置控制、速度控制和扭矩控制。通过优化的设计,SINAMICS V90确保了卓越的伺服控制性能,经济实用、稳定可靠。
  SIMOTICS家族新成员1FL6设计卓越,制作精良,为简单伺服应用提供可靠产品。

  西门子V90 单轴伺服驱动
  V90 设计用于运动控制以满足一般的伺服应用,充分考虑了机床制造商和系统集成商所面临的成本和市场挑战。V90 支持即插即用式调试,伺服性能充分优化,与 SIMATIC PLC 快速集成,具有值得信赖的可靠性。与全新的 SIMOTICS S-1FL6 伺服电机配套使用,形成***佳的伺服系统。
  V90 支持内部设定值位置控制、外部脉冲位置控制、速度控制和扭矩控制,整合了脉冲输入、模拟量输入/输出、数字量输入/输出以及编码器脉冲输出接口。通过实时自动优化和自动谐振抑制功能,可以自动优化为一个兼顾高动态性能和平滑运行的系统。此外,脉冲输入***高支持 1 MHz,充分保证了高精度定位。
  SINAMICS V-ASSISTANT 调试工具
  一款可以通过标准 USB 接口连接至 V90 的 PC 软件工具,可进行参数设置、系统优化、试运行、排障和监控(如跟踪与测量功能)等相关操作。
  西门子 V90特点:
  低成本
  1、集成所有控制模式:外部脉冲位置、内部设定值位置、速度和转矩控制;
  2、全功率驱动标配内置制动电阻;
  3、集成抱闸继电器。
  伺服性能优异
  1、自动优化功能使设备获得更高的动态性能
  2、自动抑制机械谐振频率
  3、1 MHz 的高速脉冲输入
  4、20 位分辨率的绝对值编码器
  5、优化的系统性能:3 倍过载能力、电机低扭矩纹波以及驱动与电机的完美整合
  使用方便
  1、快速便捷的伺服优化和机械优化;
  2、简单易用的 SINAMICS V-ASSISTANT 调试工具
  3、兼容 PLC 和运动控制器的双通道脉冲设定值
  4、通用 SD 卡参数复制
  5、电机电缆连接器可旋转,支持多角度旋转,可快速锁紧/释放
  运行可靠
  1、更大的电压范围:380 V ~ 480 V,-15% / +10%
  2、PCB 涂层保证驱动器在严苛环境中的稳定性
  3、高品质的电机轴承
  4、电机保护等级 IP 65,轴端标配油封
  5、集成安全扭矩停止(STO)功能
  功率范围 0.4至7KW
  电压范围 3AC380V…480V(+10%/-15%)
  控制方式 外部脉冲位置、内部设定值位置、速度控制和扭矩控制
  SIMOTICS S-1FL6 伺服电机
  1FL6 为永磁同步电机,通过电机表面散热,可在无外部冷却设备的环境下稳定运行。自锁式快插接头使电机安装变得轻松快捷。
  1、3 种电机轴高:SH 45、SH 65 和 SH 90mm
  2、额定速度:2000 rpm/3000 rpm
  3、额定扭矩:1.27 Nm ~ 33.4 Nm
  4、可用编码器:增量编码器 2500 S/R(13 位分辨率)和绝对编码器(20 位分辨率)
  5、保护等级:IP65,自冷却
  6、可选配抱闸
  7、可选配光轴或带键轴
  1FL6 配合 SINAMICS V90 驱动系统,形成功能强大的伺服系统。电机支持 3 倍过载,可根据实际应用选配增量式或绝对值编码器,能够充分满足您对动态性能、速度设定范围、输出轴和法兰精度的高要求。
